Produtos : KIT TRANSMISSÃO DE VEÍCULOS HÍBRIDOS VH-02

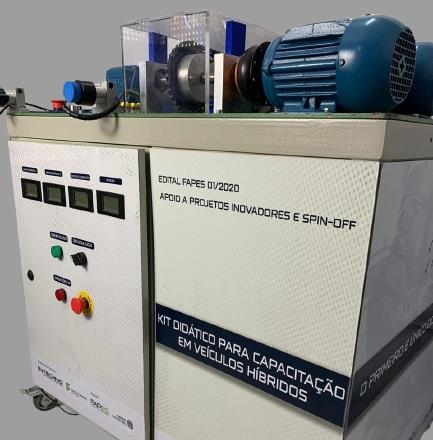

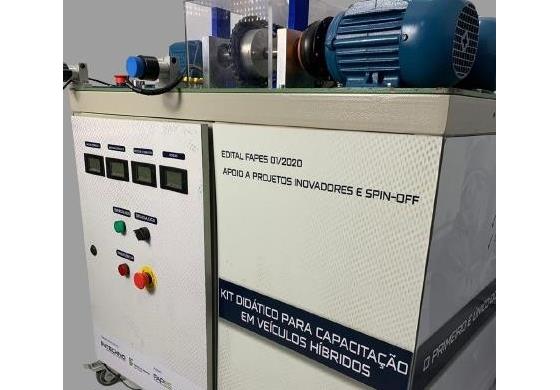

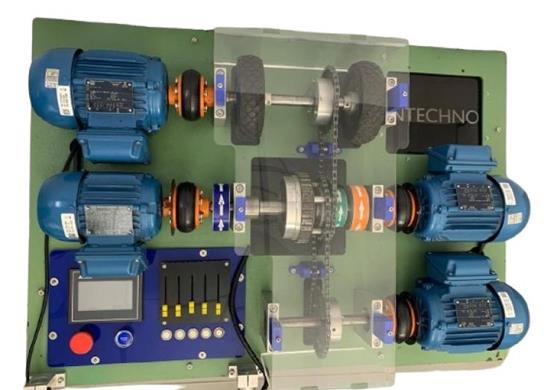

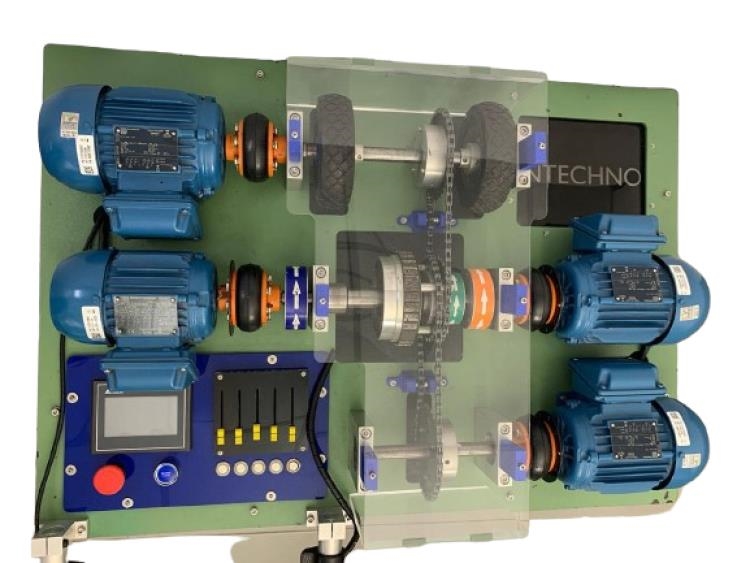

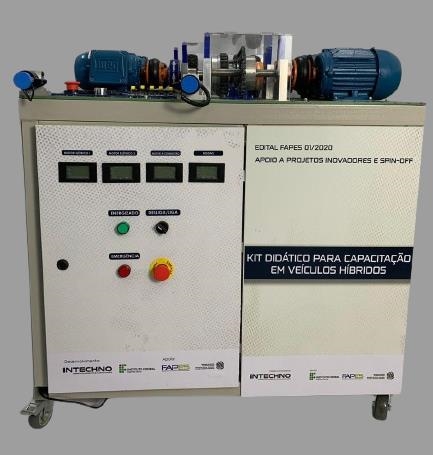

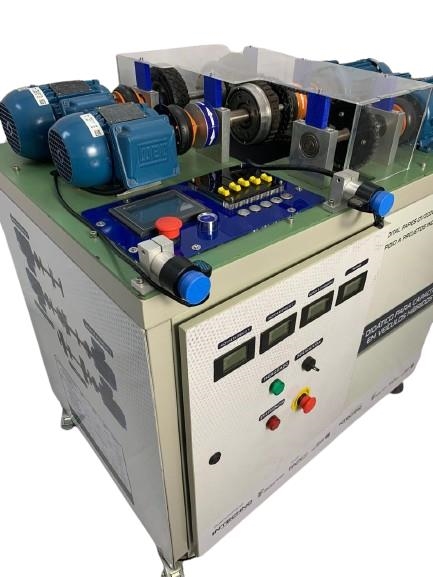

A bancada didática de transmissão em veículos híbridos VH-02 foi desenvolvida no âmbito do EDITAL FAPES Nº 01/2020 - APOIO A PROJETOS INOVADORES E SPIN OFF. A segunda versão do kit, em parceria com o IFES - Instituto Federal do Espírito Santo, apresenta a complexa dinâmica da transmissão de veículos híbridos de forma automatizada. Baseado na arquitetura do Toyota Prius, o kit é movido por motores de corrente alternada trifásicos, controlados por inversores de frequência, de forma a simular o motor à combustão e os motogeradores presentes no veículo tradicional. A gestão dos movimentos é feita pela engrenagem planetária, o que possibilita ao aluno também conhecimentos em elementos de máquinas e suas particularidades.

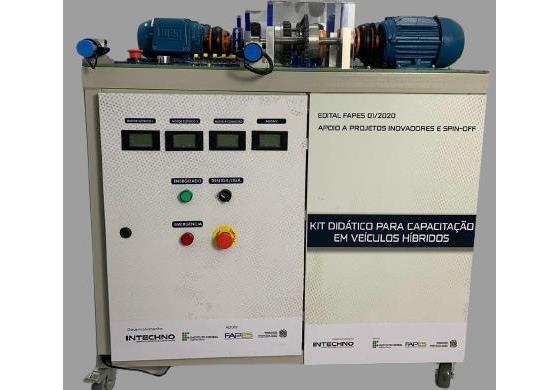

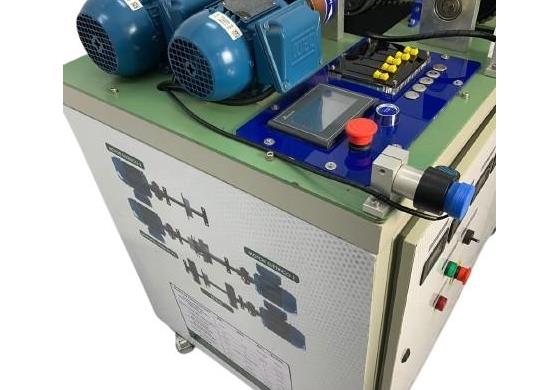

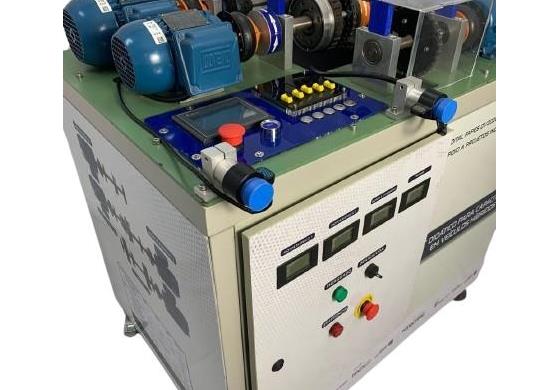

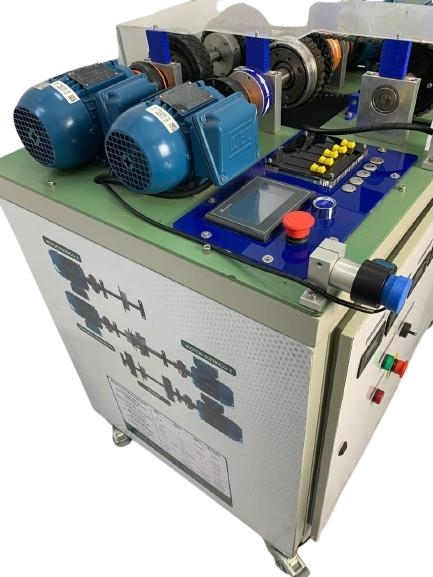

No painel principal é possível visualizar a rotação dos motores em tempo real, além de comandá-los isoladamente através de potenciômetros lineares e observar o seu efeito e o fluxo de potência em uma transmissão de veículos híbridos.
Os conjuntos e elementos mecânicos são devidamente alinhados, testados e protegidos a fim de proporcionar segurança ao usuário, além da presença de botoeiras de emergência que provocam a parada imediata do equipamento.
No painel principal é possível visualizar a rotação dos motores em tempo real, além de comandá-los isoladamente através de potenciômetros lineares e observar o seu efeito e o fluxo de potência em uma transmissão de veículos híbridos.
Os conjuntos e elementos mecânicos são devidamente alinhados, testados e protegidos a fim de proporcionar segurança ao usuário, além da presença de botoeiras de emergência que provocam a parada imediata do equipamento.
Características Construtivas:
Motor 1/2 CV, 1700 RPM, Trifásico WEG (3)
Motor 1/2 CV, 3400 RPM, Trifásico WEG (1)
Apoio em Rodízios com trava (4);
Estrutura em Aço 1020;
Pintura eletrostática industrial;
IHM Delta;
CLP para gestão de informações e comandos;
Inversores de frequência CFW 300 (4);
Módulo eletroeletrônico acondicionado em painel de comandos;
Dimensões aproximadas:
1000 x 600 x 1060mm (C x L x A);
Peso aproximado: 90 kg
Motor 1/2 CV, 1700 RPM, Trifásico WEG (3)
Motor 1/2 CV, 3400 RPM, Trifásico WEG (1)
Apoio em Rodízios com trava (4);
Estrutura em Aço 1020;
Pintura eletrostática industrial;
IHM Delta;
CLP para gestão de informações e comandos;
Inversores de frequência CFW 300 (4);
Módulo eletroeletrônico acondicionado em painel de comandos;
Dimensões aproximadas:
1000 x 600 x 1060mm (C x L x A);
Peso aproximado: 90 kg
Solicite uma proposta
